锌合金电镀起泡问题解决方法

许多五金厂和电镀厂都会面临一个同样的问题，就是锌合金电镀起泡，不管是谁都不是无法全部解决的，现在我们就锌合金电镀起泡的问题来一个综合分析。

锌合金材质成型方便，压铸性能强大，成本不高，但是加工效率很高，其广泛用在礼品,化妆品,箱包，文具,服装辅料中，但是锌合金电镀的起泡问题一直是五金厂和电镀厂的核心问题。

现在我把我们经常遇见的锌合金起泡电镀问题通过多年的经验汇总起来，供大家参考，同时有不同经验, 不同解决方法的朋友大家可以互动一下。让锌合金电镀起泡问题更加完善，让更多的朋友受益。具体有以下几个方面：

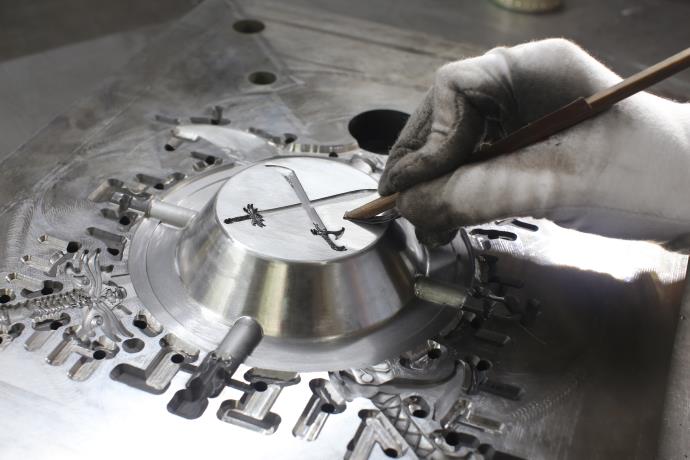

1、锌合金产品在设计的时候，就需要考虑模具进料的地方和排渣口与排气设置问题。如果进料的地方与排渣处的流道顺畅不困气，不产生水纹，没有起泡的现像，这样会就影响后面锌合金电镀是否起泡的原因，合格进料口与排渣处模具压铸出产品，这样的产品表面都会才会光洁，白亮，无水纹。

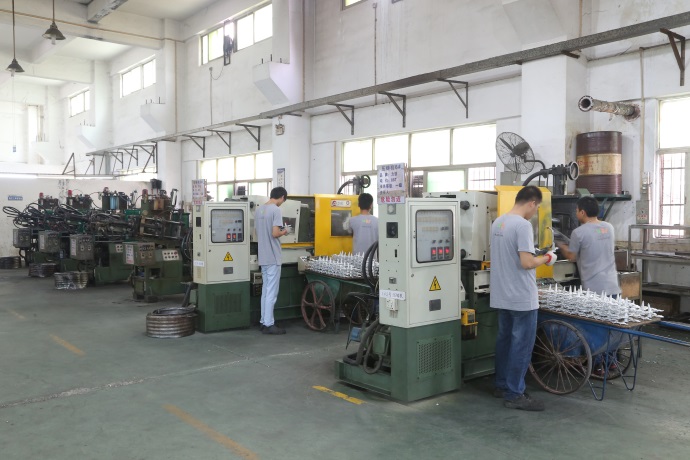

2、模具在开发的时候也要考虑用多大吨位，压力的机器，我亲身经历过锌合金电镀起泡10%-20%。一般五金厂接到的单就是几万或者是几十万，模具一般出6或者一出8，不管电镀前怎样处理，总会遇到10%到20%的起泡问题，这样只能把模具堵了2到4个件，从而改成一出6或者4，这样再电镀就不会遇见锌合金电镀起泡的问题了。

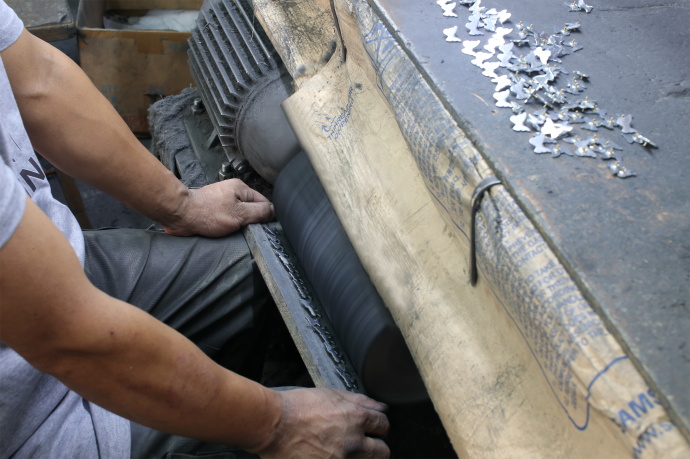

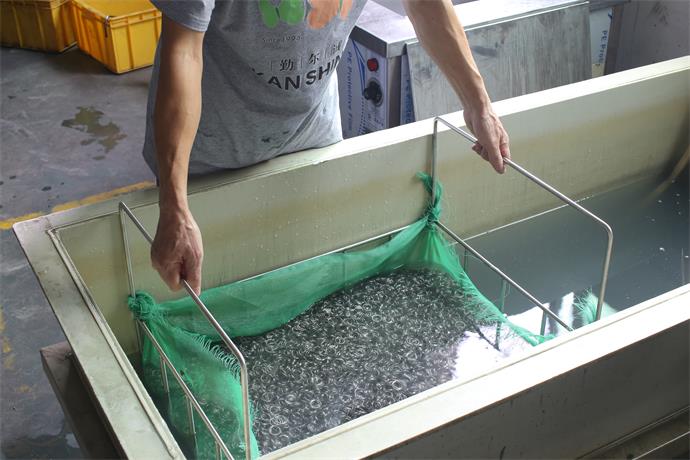

3、在电镀前的表面处理没有清洗干净，比如油渍,抛光蜡 ，灰尘等，其中有的抛光所选用的抛光蜡关系也很大，有些抛光蜡中的表面活性剂很难洗去。这样也会导至锌合金电镀起泡。

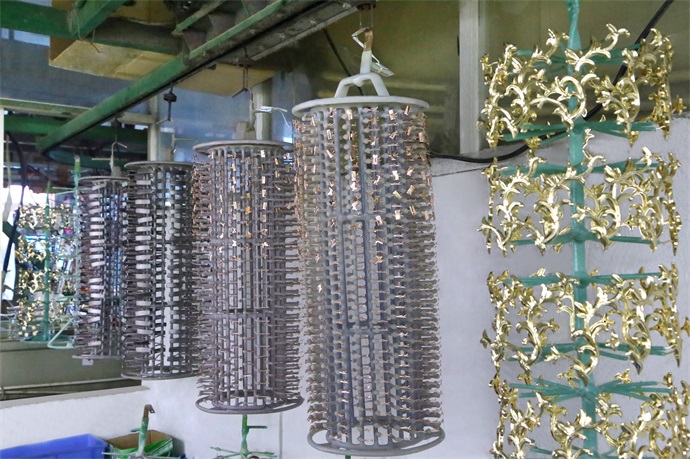

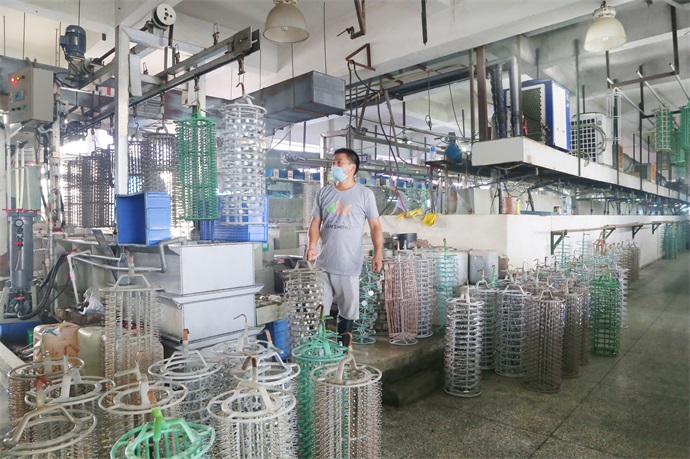

4、锌合金产品过碱铜，镀槽前有的产品表面还有氧化膜除蜡、除油的地方没有处理干净、所以脱膜很关健，在以前还可以使用防染盐来处理，现在查环保规定不能排放含防染盐的废水，所以使用环保脱膜粉，效果比防染好，又能退去镍层并且符合标准的排放

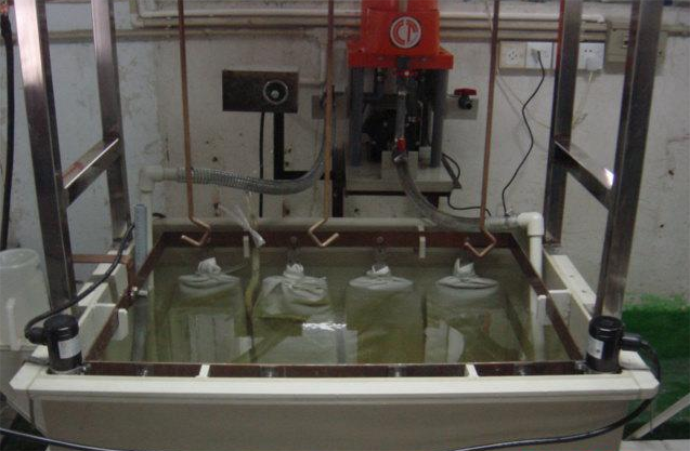

5、碱铜镀槽有机物和杂质比较多 ，游离氰不在范围内，化验碱铜缸成份,是否氰化钠过低或氢氧化钠过高!如果需要添加光亮剂就要小心光亮剂是否添加多，这要会使光亮剂过高，碱铜缸的清洁就很关健，一般是3-5天就要处理清洗一次

6、锌合金产品在烤箱里出来后起泡;有可能是烤箱的温度不均匀或者是温度过高. 由于压铸的时候压铸件不紧密,也会导致锌合金水纹沙眼里容易进酸,酸与锌在有表面镀层的情况下依然会发生化学反应,产生大量的氢气，当里面的气压高过大气压程度时加上高温也会产生气泡.

锌合金电镀起泡往往会影响金属的使用和美观度，为了能有效解决锌合金电镀起泡问题，选择有效的金属表面处理技术是非常重要的。

通过以上综合分析不难得出结论，我们做任何事情时，出现问题的都要认真考虑问题的原因在那，光这样考虑也不行，没有丰富的经验什么都是空谈。大家对锌合金电镀起泡问题有不同的经验和看法，如果有，请留言，我们会在以后的工作中广泛吸取大家不同的意见，让一些对锌合金电镀起泡解决不了的同行朋友得到更多的收益。
